2025.10.17

何が残せるか？



よくある事なのでしょうか？

最近、改定版の支給データがそのまま使えない事案が、またありました。

現行品（最終完成品）のデータを改訂して今回分を作成したはずです。しかし、それは途中経過のデータから直したものだったようで、変える必要のない部分（今回は奥行き1㎜縮小）が現行品とは違っていたのです。

これに誰が気付くかという問題です。



先方担当者、デザイナー、弊社営業、共によく交代するので、最終データの管理が重要になってきます。

結局、その設計を担当した者が異変に気付かされる、という事になるのでしょうか。

受けたデータを開いて、何気なく前回最終形態と比べたら、「寸法が変わっている！」と驚いたわけです。



念のため「今回分、奥行き変更ですか？」と確認の連絡を入れると、「変更しない、古いデータから改定してしまったようなので、直しておいて」との返事。



素直に「ハイ、わかりました」と、支給データはほとんど使わず、手元のデータから訂正という形になりました。



これは私が約3年前に設計したもので、何度かの訂正を経て完成したものでした。途中経過のデータもすべて残してあり、先方がどれから直していたのかも判明しました。



これは、私だったから良かったという単純な話なのでしょうか？



他にも、この件より少し前に控えめなクレーム（ゲスから商品が外れ易い）がり、それは、やはり私が約7年前に設計を担当したものでした。



こちらも何故そう作ったかを覚えている私としては、対処しやすいものでした。



それぞれの図面には、単純に後任者にデータを引き継いだだけでは継承できない個々のエピソードが含まれています。



これから先、図面に作成時のポイントなどを書き残すような事をしていった方が良いのか、悩む今日この頃です。



設計担当N

2025.09.19

ぱくってひねってオリジナルと成す





皆さん「鬼滅の刃」ってマンガをご存じですか？

映画が大変ヒットしているそうです。

私は原作厨なので原作マンガを読破済。

作中で「鬼」と呼ばれる吸血鬼に対し、特殊な呼吸法を用いて戦うダークファンタジーです。

名台詞もいっぱい。



　



・・・・・。







お疲れ様です、設計にきて1年半のHです。



弊社では年に1回、営業部門が「試作大会」と称して製造実績のない素材や形状・加工などを、社内企画で試作を行うイベントがあります。

本年度の「試作大会」も先日無事に終えましたが、その中でもオリジナル色が濃いと思われるものをご紹介します。



ある営業チームからの企画内容は、紙の緩衝材を元にした何らかの包装材を作りたいとのこと。

すだれ状に切れ目を入れた紙を、垂直方向に引っ張ることで網目状・ネット状になり製品を包む緩衝材になりますが、それを応用したいと。





そこから話は発展しまして、最終的には中の製品形状に合わせて膨らむ貼り合わせの台紙になりました。中身は小さめの瓶と大きめのチューブを仮設定。

結果、チューブ台紙はこのようになりました。



　



横から見ますと、台紙の切れ目が網目状に広がって立体的になっているのが良く分かります。





ただしこちら、ひと要素ありまして。

自由に膨らむ分、少しずつ横への負荷が各所にかかり、どうしても縦方向の切れ目だけでは歪みが出てしまいます。





そこで、十字を描くように横方向の切れ目を少しずつ入れています。



　



そうすることで、余分な横の負荷を逃がして歪みなく膨らむようになりました。



この台紙のメリットとは何でしょうか・・・。はて。

揉んだ時にパリパリと心地よい感触ではあります。

ご興味がございましたらお問い合わせください。

ただし、こちら未試作となります。

製造に進むとなると、設計も製造も手探りのため試作等の検証が必要となる旨、ご了承願います。

ではまた。



2025.08.07

今は動けない



こんにちは、

前回のブログのあと前評判とは裏腹に満喫してきた万博大好きおじさんＭです。

やはり実際に見てみないとわからない良さってありますね。

というわけで万博に行ってきました！





な　ん　だ　こ　れ　は



失礼、写真を間違えました。

まぁ今月はこっちの万博も楽しみなんですが（ステマ）



というわけで万博を楽しんできました。





こいつ……動かないぞ！？

いや、事前に聞いていたし事故防止等の理由でガチガチに固めるってのは理解できるんですが…

横浜ではあれだけ愛想振りまいていたんだからせめて目線ぐらいくれてもいい気もします、ガ●ダムさん。

※時折スモークが出たり目などが光ったりはします。あと万博仕様とのことでミャ●ミャ●さんのマーキングが３か所入ってるそうです。





と毎度強引な枕ですが、今回は中身の動かない箱の話です。



箱を作る際、基本は中身がちょうど入るよう設計するのですが、

商品を目立たせたい、中身がガラス瓶で輸送時に隣接するものと接触しないようにしたいなどの理由で

箱を大きめにという注文をいただくことがあります。





今回は上下側面から離れたところで固定できる箱を作成してみました。







商品が中仕切りにしか接触しないという特性上、薬品のアンプルの箱等に使用されます。

※ギミックを仕込む都合上、極小サイズだと貼れない場合があります。

2025.07.11

ブリッジ仕切

皆様こんにちは

設計部Iです。



本日は私が設計時、特に仕切りで応用される形状について

簡単に写真でご紹介したいと思います。



以前からご紹介している部分切り出しから得られる

いわゆる「角出し」の応用形状で

名前を付けるなら　ブリッジ式とでも申しましょうか・・

製品を寝かせセットするところから「枕型」でも良かったのですが

クリアケースの別形状で「ピロー」というものがございますので、

製品の両端を支える見た目から

ここでは【ブリッジ仕切】と一旦呼称しご紹介したいと思います。



今回の紹介用作成ダミーパーツたち、写真左側から

・ワンタッチ貼りクリアケース（外箱）

・サイド貼りクリアケース（製品）

・紙製ブリッジ（仕切）　　　

となっています。



＜セット後＞

　　

　　



こちらの場合ですと、寸法設定をずらし

製品用中箱の奥行よりも長く設定していますので、

正面から少し空間がとれ、差し込む光が多くなることから

クリア独特の透明感を出す等の表現が考えられそうです。



他には、ブリッジ仕切用の原紙を光沢紙に変えたり

高さ方向にも余裕を持たせたり、フィットサイズ箱にこだわらないシーンなどで

デザインを邪魔せずスペースを確保できる案の一つかと思いますので、

ひとつ、仕切り案を考える際に一考いただく価値があると思います。











2025.06.24

初挑戦





設計のＫです

つい先日迄まだ寒いつもりでしたがいきなり真夏になってしまいました。

歳をとるごとに暑さにも寒さにも耐性がなくなってきている気がします



今回は設計の仕事についてから初めて「キャンディー型」なる形状にトライしましたので

ご報告致します。

そういう形の箱が存在することは写真や図面集で見たことはありましたが・・・

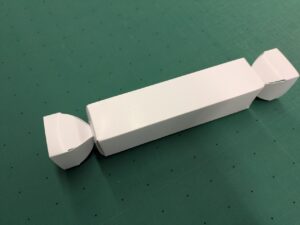

＜完成形状＞

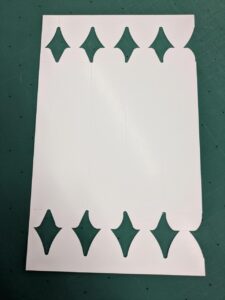

＜展開形状＞



長所・・・独特のインパクトあるフォルムでしょう

短所・・・両端を紙の反りを応用してペコンと押し込んでるだけなので衝撃で戻る

　　　　　内容物の入れにくさと出しにくさ（ジッパー等開封方法の検討が必要かも？）

　　　　　サイズによっては機械貼りでの糊位置が難しい



それではこれから暑い夏をがんばって乗り切ってまいりましょう～

2025.05.13

小さな努力



先月のブログにも書かれていましたが、大阪・関西万博（2025年4月～10月）が始まっています。



とは言っても、過去2回オリンピック絡みのネタを披露してきた私ですが、関西に居ても今のところ行く予定はありません。



関東方面の方はどうなのでしょうか？話題にならない？



その話題にならない絡みで小ネタです。



数は少ないですが、箱の（特殊な）形状によっては糊代に罫線が必要となる事があります。



厄介なのは罫線が斜めに入っている場合です。



組立ての際、罫線の角度が急なほど、2枚重ねになっている事もあり折りにくいのです。



その対処として図のようにカットを入れ、折り作業の手助けをしております。





しかしながら、今まで誰もこの小さな努力に興味を示してくれた記憶がありません。そもそも認識してくれているのか．．．。



だから備忘録を兼ねて、このブログに残しておきたいと思います。



よろしくお願いします。







設計担当N



2025.04.22

売りが見える



こんにちは、

これを書いている時点ではいよいよ関西万博の開幕日が迫ってきました。

前回の大阪万博はさすがに見に行けなかったので

幼少期は家にあった公式ガイドをボロボロになるまで読んでた万博大好きおじさんＭです。



５５年ぶりの大阪での開催が決まったときはテンションが上がったのですが…が…

具体的に「これは見たい！」と思える情報がないまま開催日まで来てしまった印象です。

（わたし個人のアンテナの低さもあるでしょうが）

２０年前の愛・地球博のときは冷凍マンモスだT社の楽器を演奏するロボットだと

半年前からガイド本を繰り返し読んで準備していたのですが…

やはり売りが見えるというのは大事だと思います。

というわけで毎度強引な枕ですが、今回は中身の見える箱の話です



クリアーだと透けて見えるので問題ないのですが、

わたしの担当の紙箱だと基本透けないので中身が見えません。

（うっすら透ける紙もありますが強度の問題で箱には向きません）

そこで前面に窓をあけてくれという注文をいただきます。

今回は仮に50×20×80ｍｍ、窓のフチを5ｍｍで作成してみました。





理想はこのように折れればいいのですが





現実は窓のところでちからが逃げて本来の折り目と違うところで破れたりします。

意図したところで安定して折るためには折罫と窓との間を15ｍｍ開けるのが推奨ですが





箱のサイズが小さいと窓も小さくなり、あまり中身が見えなくなってしまいます。

そこで少しでも窓を大きくしたい場合は左右方向のみ、フチなしを提案しています。





ようは折罫と窓との間に一定以上の距離が必要であって、

逆に２面と３面にまたがったL字型の窓でさらに大きく開けることも可能です。





このとき糊代の位置を意識しないと（今回の例でいうと３・４面にまたがる窓）、

窓から糊代がはみ出ることになってしまいます。





なお今回はわかりやすく窓を開けっぱなしにしましたが、

全面PP貼りの場合は強度が増してもう少しフチを狭くできるようです。

（もちろんその分加工賃はあがりますが）

2025.03.19

正面が膨らんだ、かまぼこ型ケース



設計にきてちょうど1年が経ちました。早いものです。Hです。

日々、いろいろな方向からのご要望をいただき、鍛えられています。

今回、その中で変形箱の設計を担当しましたので、ご紹介したいと思います。



機械製函を前提とした、正面が膨らんだ曲面のかまぼこ型クリアケースのご依頼です。

天面＝蓋を丸く曲げた形状であれば、さほど珍しくはないと思います。

が、正面を膨らませて機械貼りとなると、簡単そうにみえるかもしれませんが、実は難しいです。



仕上がりはこうなりました。

　



クリアだと分かりづらいと思いますので、紙でカットしました。

　



蓋を開けるとこんな感じです。



なぜ機械貼りが難しいかを簡単に説明します。

基本的に箱の対角線にある2辺で折ってペタンコにして糊代を貼り合わせるためです。

一般的な箱では、

　

展開を対角線上の「あ」と「い」で折って

ペタンコにした状態で真ん中にくる糊代を貼り合わせています。

当然といえば当然ですが、「ａ＋ｘ」＝「ｂ＋ｙ」なのでペタンコにできます。



これが今回の正面が膨らんだ状態だと、

「ｘ」が曲線なので「ｙ」より長くなり、「あ」と「い」で折ってもペタンコにできません。貼れなくなります。

そこで側面の「ａ」と「ｂ」をそれぞれ「ａ-1」「ａ-2」と「ｂ-1」「ｂ-2」に分け、その境界線「あ-2」と「い-2」で折ります。

そうするとペタンコにでき、貼ることが可能になりました。



ただし「ａ」「ｂ」の長さが重要で、短い場合は設計不可となります。

また他にもいろいろと諸条件がありますので、ご興味がございましたらお気軽に弊社営業へお問い合わせください。



ではまた。



2025.02.15

新たな視点



皆様こんにちは設計部Iです。



大分大げさな題名としてしましましたが、

本日は「砂時計型」→私が勝手に呼称しております。

をご紹介いたしたいと思います。



まずは展開図



展開としてはかなり一辺方向にひょろ長くなる特徴を持っています。



組み上げイメージ

実際に今回はよくあるペットボトルをセットできるサイズとして

試作をしてみました。



形状としては言わずもがな、訴求面がＰＯＰラベルや物品本体のみの場合よりも

多くの面積が取れるのが特徴です。



今までも、担当案件にて試作を繰り返してきたもので、私自身お気に入りの形状の

一つです。



最近ご依頼をいただきました製品試作中に新たな視点を発見しましたので

ご紹介を・・・と思ったところだったのですが、ご検討案Fixをいただいておりませんでしたので

今のところ控えさせていただきます。



もし、類似案にて懸案ございましたら是非ともお声がけくださいませ。















2025.01.22

本物の門松？



明けましておめでとうございます。

設計のＫです



年末年始京都に帰省しておりまして晦日の早朝、近所のお寺に散歩に行ったところ

正月の準備で立派な門松が置かれていたので写真に収めました。

さすが竹と筍の産地長岡京市、これでもかと言わんばかりの立派な孟宗竹です。





今回はクリアケースの開封方法についてです。

差し込み以外の開封は通常押し破るタイプですが、指を入れて引き上げるタイプもあります。





蝶々の触覚みたいなスリットですが樹脂ならではの柔軟性を使ってここを押し下げて開封口を引き上げます。





それでは今年もがんばってまいりましょ～
